支持1-8軸；
支持松下RTEX總線；
32路標準輸入，32路標準輸出；可增配一塊IO板；
DSP+松下RTEX專用芯片架構，最高通信速度可達100MHz，滿足高精高速控制；
支持增量和絕對值電機；

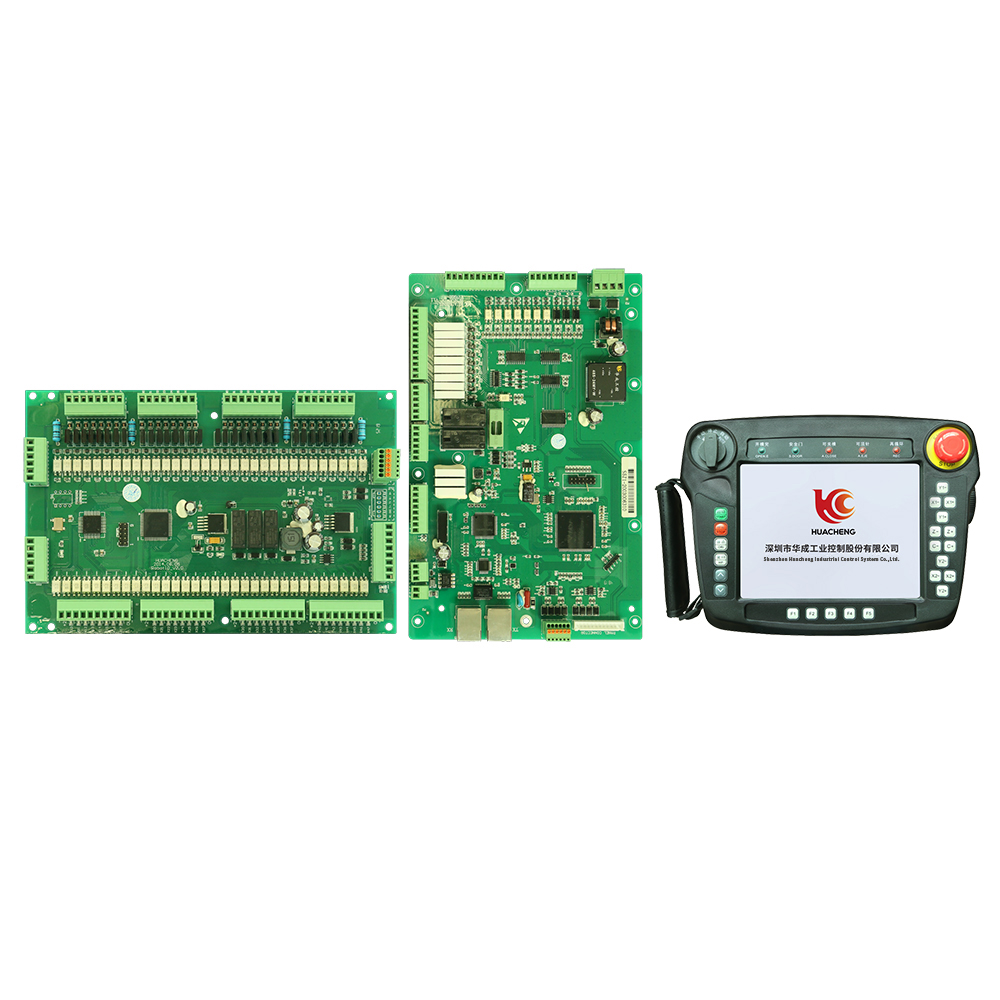

產品系列根據注塑機機械手取出和埋入應用而開發的，特別適配松下RTEX伺服的專用系統。產品支持1-8軸的注塑機機械手應用。內置有專用鎖模安全電路，配合軟件邏輯，做到雙重鎖模安全防護。
人機界面符合注塑機生產工藝特性，直觀清晰，靈活示教。專用注塑機IO交互接口，可選配EU67標準注塑機信號板卡（兼容EU12）桁架式機械手專用運動控制算法，精度可達到0.01mm。
產品特點
·支持1-8軸；
·支持松下RTEX總線；
·32路標準輸入，32路標準輸出；可增配一塊IO板；
·DSP+松下RTEX專用芯片架構，最高通信速度可達100MHz，滿足高精高速控制；
·支持增量和絕對值電機；
應用范圍：廣泛應用于注塑、機床、水平多關節等領域。
規格參數
項目 | 指標 |
RTEX運動控制 | |
支持的電機驅動器種類 | AC伺服電機 |
最高節點數 | 6個節點 |
最長網絡環長度 | 100m |
最長節點間長度 | 50m |
接頭及電纜 | RJ458芯，STP(帶屏蔽網) |
Motin | |
插補 | 6軸直線插補/2軸圓弧插補 |
運動 | 6軸可同步進行位置運動 |
位置比較訊號 | 500KHz的速度適用于所有軸 |
軟件 | |
人機界面 | 注塑機械手專用手控器(帶軟件) |
其他規格 | |
尺寸 | 169*240*10 |
消耗功率 | 24V 2A |
操作溫度 | 0-60℃ |
