華成系列機械手控制系統開關電源及制動電阻尺寸圖

[ 發布日期：2021-05-18 ] 來源: 【打印此文】 【關閉窗口】

華成系列機械手控制系統開關電源及制動電阻尺寸圖，統一適用所有系列型號產品，開關電源分單路及雙路，如下：

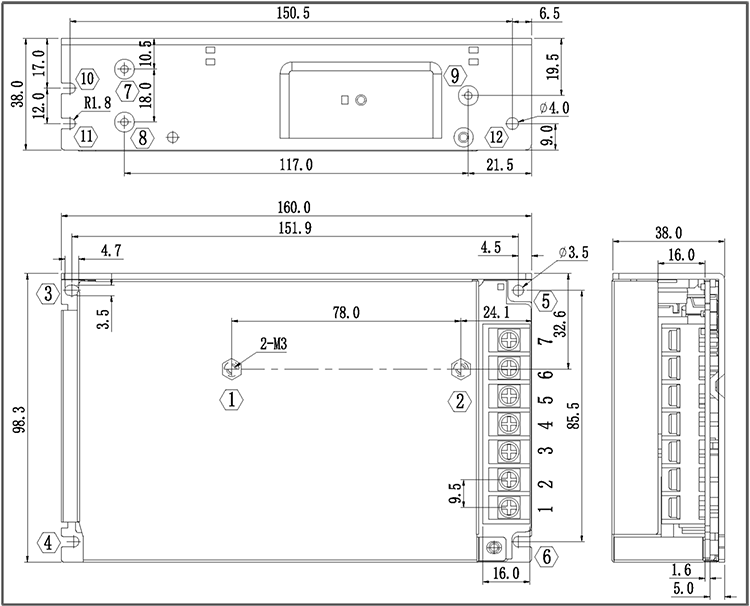

單路開關電源尺寸圖：



安裝方式

安裝位號

螺絲規格

螺絲長度

安裝扭矩

螺絲固定

①--② ⑦--⑨

M3

5mm

6.5kgf.cm

③--⑥ ⑩--?

M3

3mm

7kgf.cm


雙路開關電源尺寸圖：



安裝方式

安裝位號

螺絲規格

螺絲長度

安裝扭矩

螺絲固定

①--② ⑦--⑨

M3

5mm

6.5kgf.cm

③--⑥ ⑩--?

M3

3mm

7kgf.cm

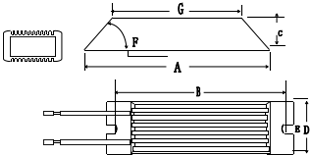

制動電阻尺寸圖：



安裝方式

螺絲規格

螺絲

長度

安裝

扭矩

螺絲固定

M5

8mm

7.5kgf.cm


型號

25℃-40℃額定功率(W)

外形尺寸

阻值范圍

電阻體

A±1.0

B±1.0

C±1.0

D±1.0

E±0.5

F

G±1.0

0.1～20K

RXLG

200

165

147

30

60

5.6

45°

119
